proteus_51实验小记

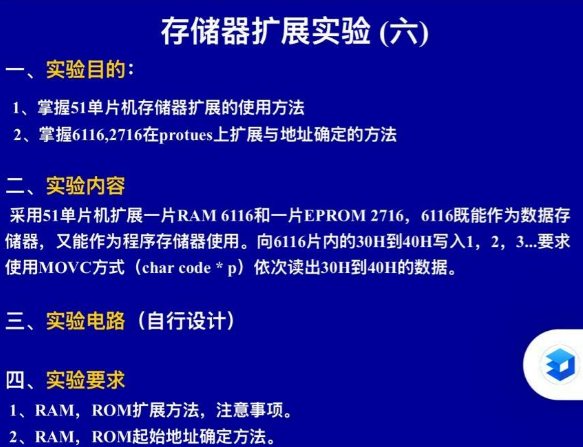

实验六))

元件

6116：2KB RAM，地址线 A0A10（11 根）、数据线 D0D7、控制端{WE}（写）、{OE}（读）、{CS}（片选）。
2716：2KB EPROM，地址线 A0A10、数据线 D0D7、控制端{OE}（读）、{CE}（片选）。
AT89C51：P0 口（地址 / 数据复用，需接锁存器 74HC573）、P2 口（高 8 位地址）。

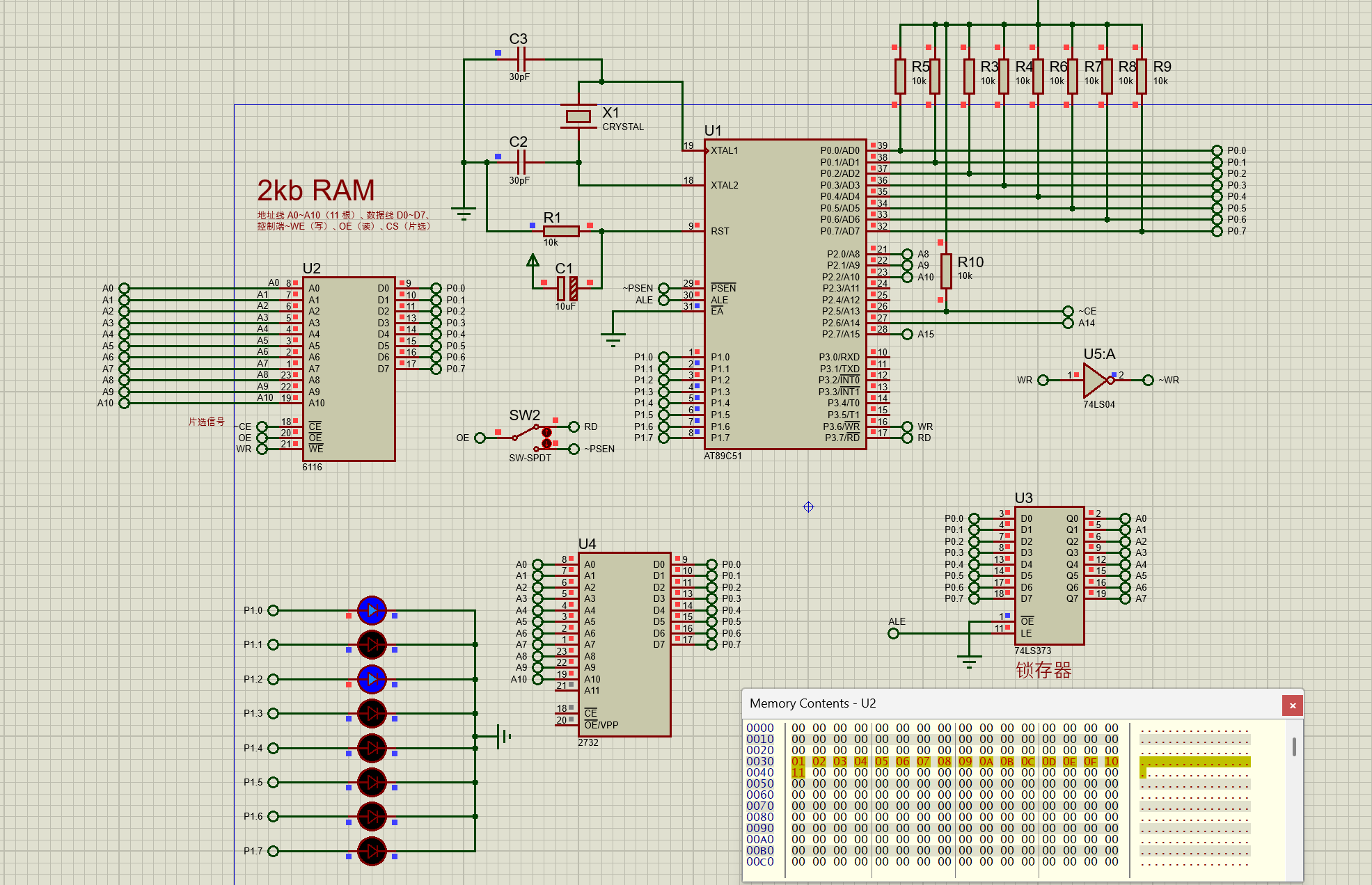

连线

给 6116 和 2716 分配互不重叠的地址空间
eg:以 “6116 地址：0x20000x27FF；2716 地址：0x30000x37FF”

---

1. 地址锁存 （P0 口→74HC573）：
   AT89C51 的ALE（地址锁存允许）接 74HC573 的LE（锁存使能）；
   AT89C51 的P0.0P0.7接 74HC573 的D0D7；
   74HC573 的Q0Q7接 6116 的A0A7 + 2716 的A0~A7。

---

2. 高 8 位地址（P2 口）：
   AT89C51 的P2.0P2.2接 6116 的A8A10 + 2716 的A8A10
   （因为 6116/2716 是 2KB，需要 11 根地址线，A0A10）

6116 的{~CS}：用 P2.5 控制（P2.5=0 时选中），所以P2.5接 6116 的{~CS}；
2716 的{~CE}：用 P2.6 控制（P2.6=0 时选中），所以P2.6接 2716 的{~CE}。

---

3. 数据总线（P0 口）：
   AT89C51 的P0.0P0.7接 6116 的D0D7 + 2716 的D0~D7。

---

4. 控制端
   6116 的{~WE}接 AT89C51 的WR（写控制）；
   6116 的{~OE}接 AT89C51 的RD（读控制）；
   2716 的{~OE}接 AT89C51 的RD（读控制）。

#include <reg51.h>
#include <absacc.h>  // 包含XBYTE、CODE等宏

// 定义6116的写地址（外部数据区）和读地址（外部程序区）
#define RAM_WRITE_ADDR 0x2030  // 6116写地址起始：0x2030
#define RAM_READ_ADDR  0x3030  // 6116读地址起始（当作程序区）

void main(void) {
    unsigned char i;
    unsigned char *ram_write_ptr = (unsigned char *)RAM_WRITE_ADDR;
    char code *ram_read_ptr = (char code *)RAM_READ_ADDR;  // MOVC方式用code指针

    // 1. 向6116的0x2030~0x2040写数据1、2…
    for(i=0; i<=0x10; i++){  // 从30H到40H共17个地址（0x40-0x30+1=17）
        ram_write_ptr[i] = i + 1;  // 写1、2…17
    }

    // 2. 用MOVC方式读6116的0x3030~0x3040数据（可在仿真中看变量值）
    unsigned char read_data;
    for(i=0; i<=0x10; i++){
        read_data = ram_read_ptr[i];  // MOVC指令读程序区
        // 这里可以加串口打印等操作，方便观察结果
    }

    while(1);  // 程序停在这里
}

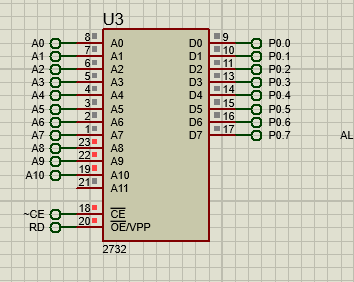

2716是无仿真模型，替换成2732，就地址线多一根，其他一样 )

---

没辙，最后换成MOVEX读取写入

• • -)

---
